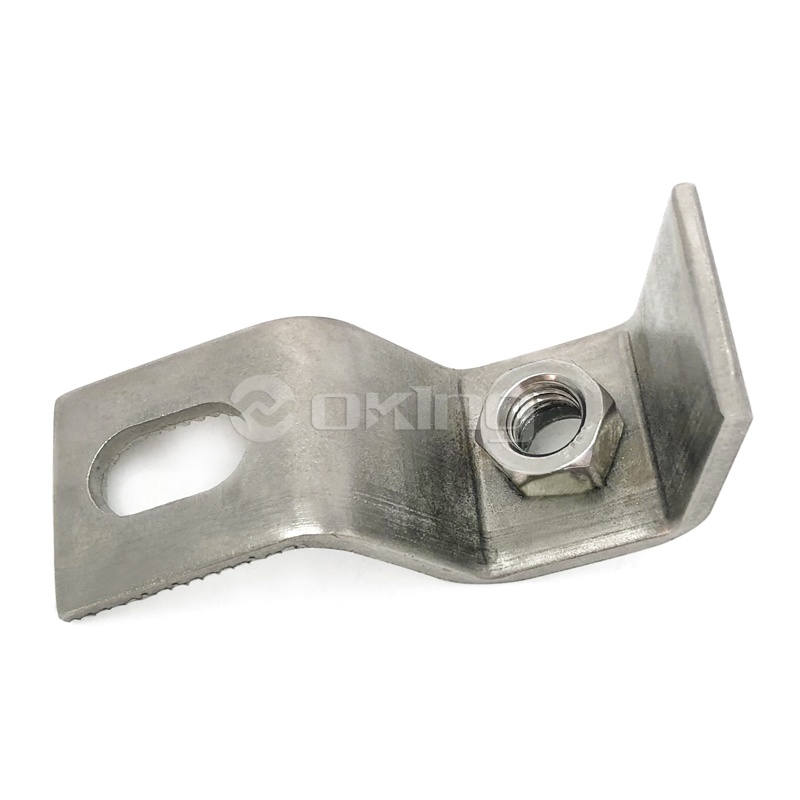

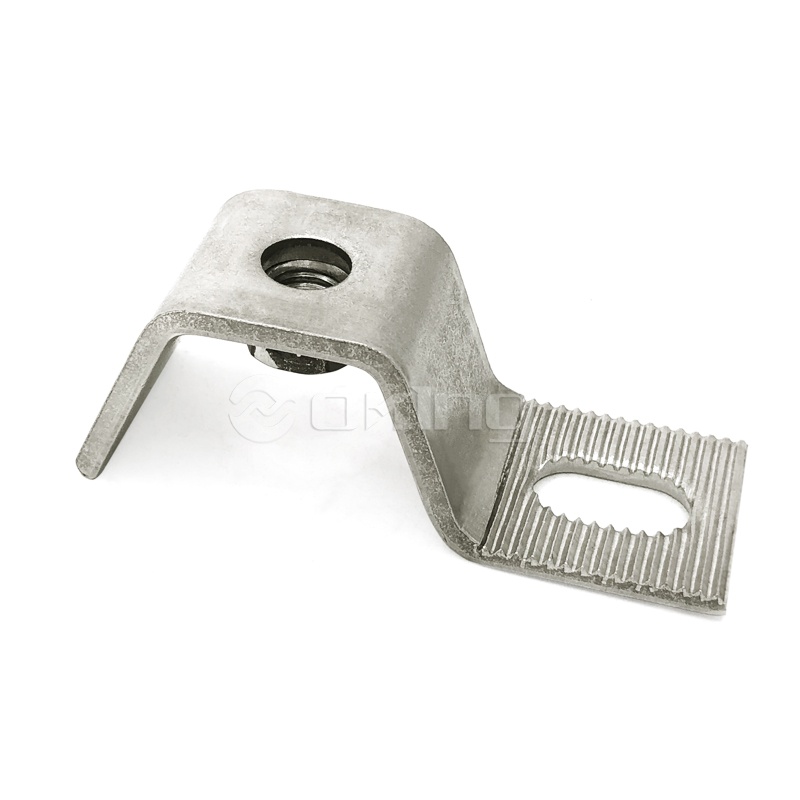

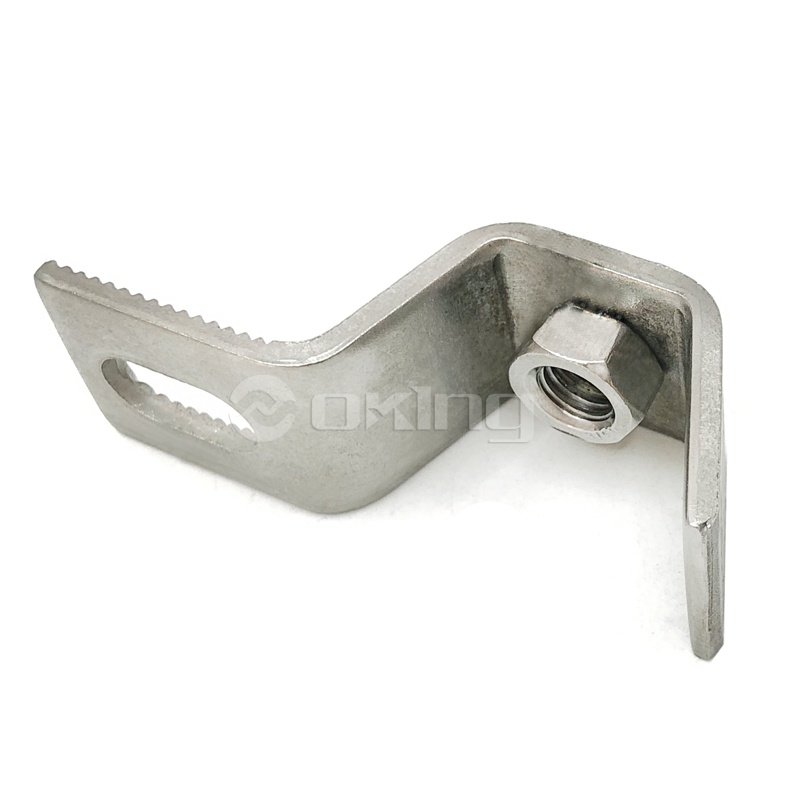

AZZ03 Kivipäällysteen kiinnitys Z-kiinnike niitatulla mutterilla
AZZ03 Kivipäällysteen kiinnitys Z-kiinnike niitatulla mutterilla
AZZ03 Kivipäällysteen kiinnitys Z-kiinnike niitatulla mutterilla
AZZ03 Kivipäällysteen kiinnitys Z-kiinnike niitatulla mutterilla
AZZ03 Kivipäällysteen kiinnitys Z-kiinnike niitatulla mutterilla
AZZ03 Kivipäällysteen kiinnitys Z-kiinnike niitatulla mutterilla
AZZ03 Kivipäällysteen kiinnitys Z-kiinnike niitatulla mutterilla
AZZ03 Kivipäällysteen kiinnitys Z-kiinnike niitatulla mutterilla
AZZ03 Kivipäällysteen kiinnitys Z-kiinnike niitatulla mutterilla
AZZ03 Kivipäällysteen kiinnitys Z-kiinnike niitatulla mutterilla

AZZ03 Kivipäällysteen kiinnitys Z-kiinnike niitatulla mutterilla

● Materiaali: ruostumaton teräs 1.4301 [A2) ja 1.4401 [A4] ● Yllä oleva taulukko on laadittu LGA-testitulosten mukaan ● Ilmoitetut kuormat ovat ominaisvastuskuormia ● Pultit toimitetaan erikseen ● Suurin tuulenpaine: 350 N ● Testitulokset ovat saatavilla tilauksesta
Pyydä tarjous
Edellinen：Räätälöity ruostumattomasta teräksestä valmistettu Z-ankkuriSeuraavaksi：Z Bracket Marble Fixing Clips Varten Seinä
  • parametri
  • Ota yhteyttä

  • AZZ03 Z Kiinnike niitatulla mutterilla kivikiinnitysjärjestelmään

    ●Tekniset tiedot

    Tuotekoodi Projektio

    Min.

    Projektio

    Max.

    Projektio

    Kuollut

    Lataa

    Muodostaminen

    Koko

    tuuli-

    Paine

    tuuli-

    Imu

    Laajentaminen

    Pultin koko

    Pin

    Halkaisija

    Adj. Arm

    Metrinen koko

    Adj. Arm

    Tasainen Paksuus

    Adj. Arm

    Pituus

    K (mm) K - (mm) K (mm) Fdw (N) F (mm) Fwp (N) Fws (N) E.b. (mm) ф (mm) M (mm) T (mm) EAL(mm)
    AZZ03-452 45 40 60 200 10 312 219 M8x80 5 M10 3.5 60
    AZZ03-552 55 50 70 20 60
    AZZ03-752 75 60 90 40 70
    AZZ03-952 95 80 110 60 70
    AZZ03-553 55 45 70 300 20 468 328 M8x80 5 M10 3.5 60
    AZZ03-753 75 60 90 40 60
    AZZ03-953 85 70 100 60 60
    AZZ03-1153 95 80 110 80 60
    AZZ03-554 55 45 70 400 10 624 437 M8x80 5 M12 4.5 70
    AZ0Z3-754 75 60 90 20 80
    AZZ03- 954 95 80 110 40 80
    AZZ03-1154 115 100 130 60 80
    AZZ03-755 75 60 90 500 20 780 546 M8x80 5 M12 4.5 80
    AZZ03-955 95 80 110 40 80
    AZZ03-1155 115 100 130 60 80
    AZZ03-1355 135 120 150 80 80

    Ruostumaton teräs 201 304 316 kulma marmoriverhouksen kiinnitykseen
    Ulokkeet 45 - 135 mm
    Kuormitus jopa 800N

    Soveltuu vaaka- ja pystysaumoihin

    Kivien paksuus 20-50 mm

    Kiinnitetään kantaviin seiniin laajennuspulteilla ja kanaviin kiinnitysruuveilla
    Materiaali: 1.4571/1.4404/1.4401 (A4/AISI 316) tai 1.4301 (A2/AISI 304)

    ● Tuotekoodin kuvaus
    AZZ03 - 45 2 A
    AZZ03: Kirjoita

    45: Projektio (mm)

    2: Kuormitus (x10 kg)

    V: Muoto

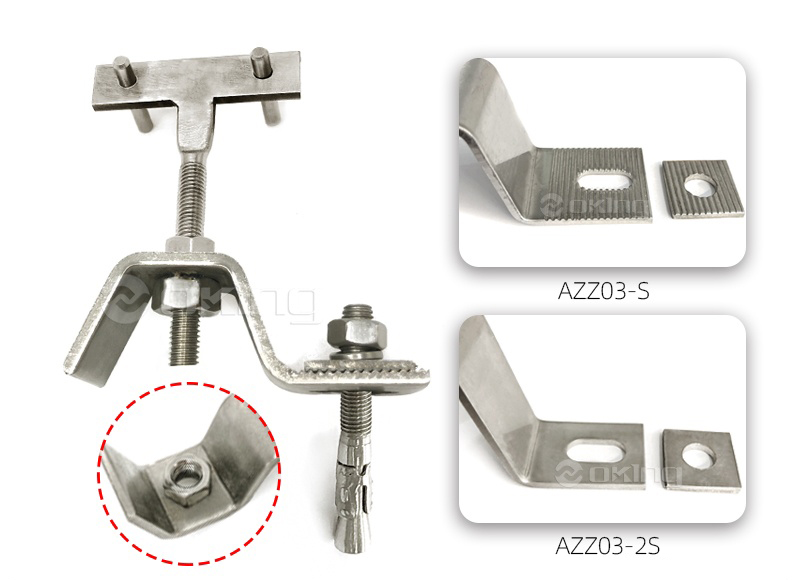

    AZZ03-S
    Kirjoita with riveted nut. Serrated with serrated washer.
    AZZ03-2S

    Kirjoita with riveted nut. Without serrationwith plain washer.

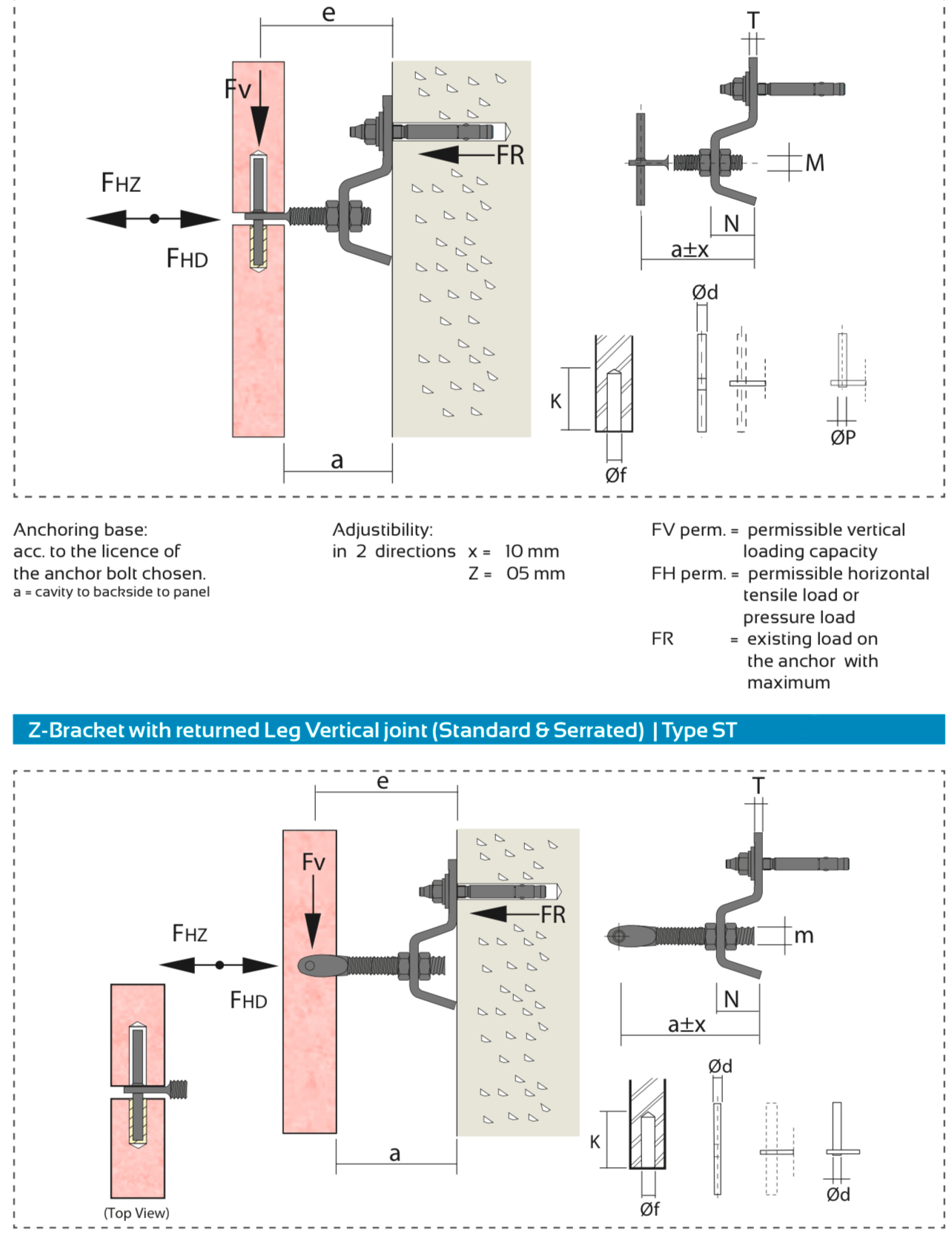

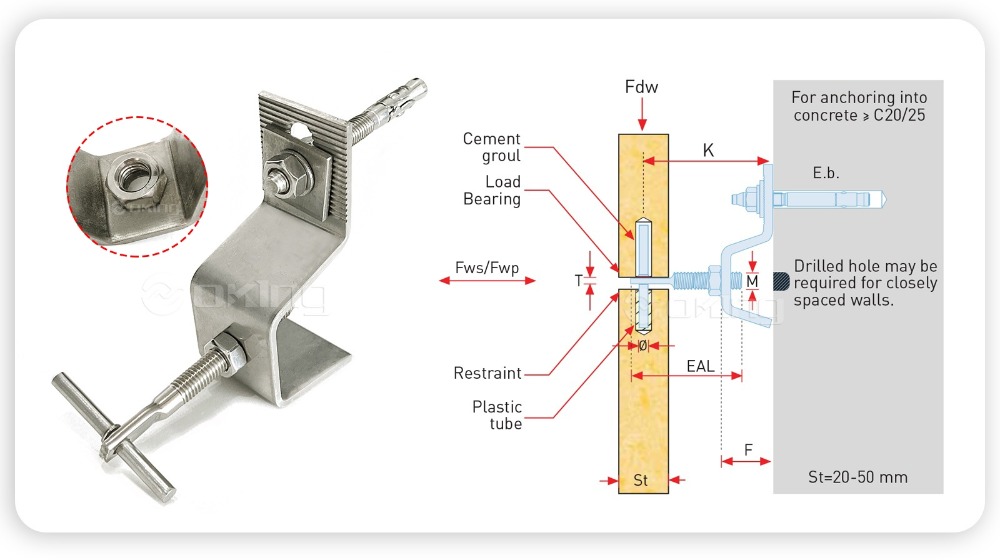

    ●Asennus

    Asennus vaakasaumoihin                             Asennus pystysaumoihin

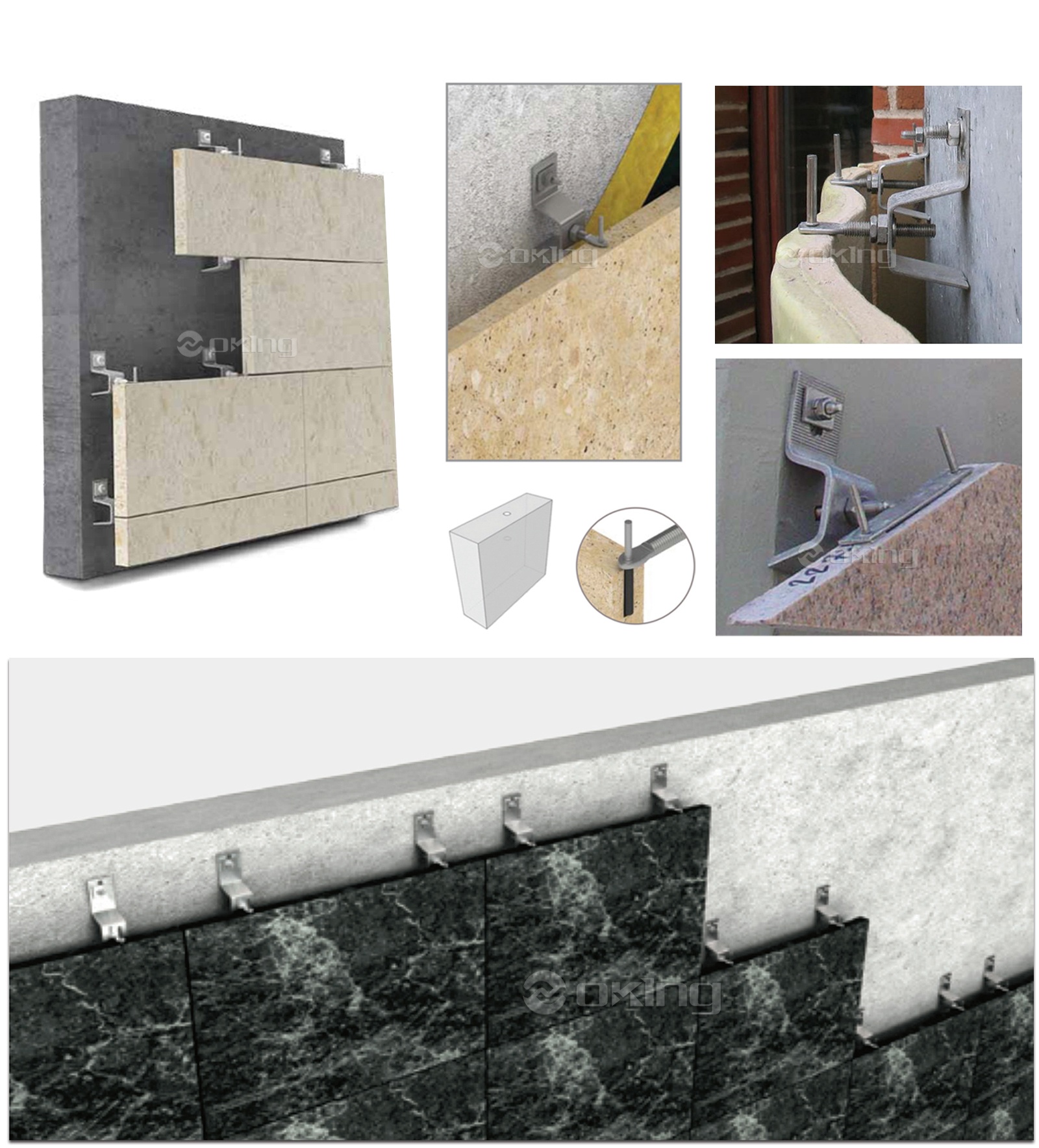

    ●Sovellus

    Käyttöesimerkkejä pulttiankkureille Ankkurit kiinnitetään kantaviin seiniin laajennuspulteilla.

    Ankkurien kiinnittämiseksi eristettyihin seiniin on ensin leikattava eristys. Kiinnityksen jälkeen leikattu eristyskappale on asetettava takaisin ja eristysosat on tiivistettävä kylmäsillan vähentämiseksi.

    Kivipäällystelaitteistot
    AZZ03 Kivipäällysteen kiinnitys Z-kiinnike niitatulla mutterilla
    Integroitu niitattu mutterisuunnittelu | Z-profiilin geometria | Raskas kivituki
    AISI 304 / 316L Niitattu mutteri M6-M12 Kuorma jopa 18 kN Valmiiksi koottu
    ✦
    AZZ03 Z -teline
    Niitattu mutteri · Esiasennettu
    ◈

    AZZ03 Kivipäällysteen kiinnitys Z-kiinnike niitatulla mutterilla on esiasennettu tukikomponentti, joka on suunniteltu erityisesti raskaille kiviverhousjärjestelmille. Z-profiilin geometria tarjoaa offset-asennusmahdollisuuden, mikä mahdollistaa kivipaneelien sijoittamisen säädetylle etäisyydelle rakennuksen alustasta. Integroitu niitattu mutteri on asennettu tehtaalla kannattimeen, mikä eliminoi erillisen mutterin asettamisen tarpeen asennuksen aikana ja lyhentää asennusaikaa paikan päällä. Niitattu mutteri tarjoaa kiinteän kierreliitoksen paneelin kiinnityspulteille, mikä varmistaa tasaisen vääntömomentin ja estää mutterin pyörimisen kiristyksen aikana. Ruostumattomasta teräksestä AISI 304 tai 316L valmistettu kannatin tarjoaa täyden korroosionkestävyyden sekä sisä- että ulkokäyttöön. Z-muoto sisältää vahvistusnauhan, joka vastustaa tuulikuormien ja paneelin kuolleiden kuormien aiheuttamia taivutus- ja vääntövoimia. Kiinnikettä on saatavana eri pituuksilla ja materiaalipaksuuksilla, jotka sopivat projektin erityisvaatimuksiin.

    Keskeiset edut
    Integroitu niitattu mutteri Tehdasasennettu mutteri eliminoi erillisen mutterin asettamisen asennuksen aikana. Lyhentää asennusaikaa paikan päällä ja varmistaa tasaisen vääntömomentin käytön.
    Kierreturvallisuus Niitattu mutteri estää pyörimisen pultin kiristyksen aikana. Säilyttää puristuskuorman tärinän ja lämpökierron alaisena löystymättä.
    Raskaan kiven kapasiteetti Vahvistettu Z-profiili tukee kivipaneeleja jopa 18 kN:iin asti. Kierteetön muotoilu mahdollistaa kompaktin profiilin säilyttäen samalla lujuuden.
    Valmiiksi koottu delivery Kannatin ja mutteri toimitetaan yhtenä kokonaisuutena. Vähentää komponenttien käsittelyä ja eliminoi kiinnikkeiden katoamisen riskin työmaalla.
    Tuotteen ominaisuudet
    ◈ Profiilin tyyppi Z-profiili vahvistetulla uumalla
    ◈ Niitattu mutterin koko M6 · M8 · M10 · M12 (saatavana mukautettuja kokoja)
    ◈ Materiaalin paksuus 3,0 · 4,0 · 5,0 · 6,0 · 8,0 mm
    ◈ Jalkojen pituus 80 · 100 · 120 · 150 · 200 mm (sama tai eri)
    ◈ Ruostumaton laatu AISI 304 · AISI 316L
    ◈ Pintakäsittely Satiini · Kiillotettu · Helmipuhallettu · Peittaus
    Kantavuusviite
    M8 niitattu mutteri (4 mm kannatin)
    8,5 kN
    M10 niitattu mutteri (5 mm kannatin)
    14,0 kN
    M12 niitattu mutteri (6 mm kannatin)
    18,5 kN
    M10 niitattu mutteri (316L, 5 mm)
    15,5 kN
    Sovellusskenaariot
    Korkeiden rakennusten julkisivut marmori-, graniitti- tai kalkkikiviverhouspaneeleilla
    Tuuletetut sadesuojajärjestelmät, jotka vaativat offset-asennuksen eristysonteloihin
    Liike- ja laitosrakennukset luonnonkiviviilulla
    Peruskorjausprojektit, joissa nykyistä kivipäällystettä vaihdetaan tai kunnostetaan
    Rannikkoarkkitehtuuri, joka vaatii 316 litran ruostumattoman teräksen korroosiosuojan
    ◊
    Kivipäällystesovellus
    Marmori · Graniitti · Kalkkikivi
    Asennus- ja suunnitteluohjeet
    Niitattu mutterin vääntömomentti Niitatun mutterin suurin vääntömomentti: M8 18 Nm, M10 35 Nm, M12 55 Nm. Älä ylitä määritettyä vääntömomenttia mutterin pyörimisen tai kierteen irtoamisen välttämiseksi.
    Substraatin käyttöliittymä Kiinnitys betoni- tai teräsalustaan paisuntaankkureilla tai läpimenevillä pulteilla. Alustan vähimmäislujuus C20/25 betonisovelluksiin.
    Paneelin kiinnitys Kivipaneeli kiinnitetty niitatun mutterin läpi ruostumattomilla teräspulteilla. Levitä tarttumisenestoainetta ruostumattomasta teräksestä valmistettujen kierteiden pinttymisen estämiseksi.
    Lämpömajoitus Kiinnikkeen jalan uritetut reiät tarjoavat ±6 mm liikkeen kumpaankin suuntaan. Yli 1800 mm:n levyille tarvitaan lisäliikesaumoja.
    Usein kysytyt kysymykset
    ▸ Mitä etua niitatulla mutterilla on tavalliseen mutteriin ja aluslevyyn verrattuna?
    Niitattu mutteri on kiinnitetty pysyvästi kannattimeen, jolloin erillistä mutteria ei tarvita asennuksen aikana. Tämä estää mutteria pyörimästä tai putoamasta pulttien kiristyksen aikana, mikä varmistaa tasaisen vääntömomentin käytön. Niitattu liitos tarjoaa myös turvallisemman ankkuripisteen, joka vastustaa tärinän aiheuttamaa löystymistä ajan myötä. Kiviverhousjärjestelmissä tämä parantaa paneelien pitkän aikavälin turvallisuutta ja vähentää huoltovaatimuksia.
    ▸ Kuinka niitattu mutteri asennetaan kannattimeen?
    Niitattu mutteri on asennettu tehtaalla hydraulisella niittausprosessilla. Mutterin runko työnnetään kannattimessa olevan tarkasti rei'itetyn reiän läpi ja muotoillaan kontrolloidussa paineessa pysyvän mekaanisen lukon luomiseksi. Tämä prosessi suoritetaan Jiangsu Aozheng Metal Products Co., Ltd:n tuotantolaitoksessa varmistaen tasaisen laadun ja kohdistuksen. Paikan päällä tapahtuvaa niittausta ei vaadita.
    ▸ Mitä kivipaneelien painoja AZZ03 tukee?
    AZZ03 tukee kivipaneeleja jopa 18 kN:iin asti kiinnikettä kohti riippuen niitatun mutterin koosta ja materiaalin paksuudesta. Tyypilliselle 1200 x 600 x 30 mm:n graniittipaneelille, joka painaa noin 60 kg, neljä M10-kannatinta tarjoavat yli 5,0:n turvakertoimen. Jiangsu Aozheng Metal Products Co., Ltd. tarjoaa rakennelaskelmia ja kuormitustodistukset jokaiselle projektispesifikaatiolle. Yritys on toimittanut AZZ03-kiinnikkeitä kivijulkisivuprojekteihin Yhdysvaltoihin, Saksaan, Australiaan, Kanadaan ja Lähi-itään.
    ▸ Voidaanko kiinnikettä käyttää sekä pysty- että vaakasuorassa kivipaneelissa?
    Kyllä. Z-profiili tarjoaa tukea molemmissa asennoissa. Pystylevyissä kannake asennetaan suoraan alustaan. Vaakasuuntaisia ​​paneeliajoja varten teline voidaan kääntää 90 astetta tai käyttää lisätukikulmien kanssa. Niitattu mutterin asento voidaan räätälöidä eri paneelireikien paikkoihin sopivaksi. Jiangsu Aozheng Metal Products Co., Ltd. tarjoaa suunnittelutukea kiinnikkeiden kokoonpanon optimoimiseksi tietyille paneeliasetteluille.
    EN 1090-1 Toteutusluokka 3 ◈ ISO 9001:2015 ◈ Niitattu mutteri vankeudessa ◈ 2000 tonnia vuodessa ◈ Viedään 40 maahan
