Julkisivuverhousjärjestelmän hankinta: Tärkeimmät parametrit, jotka on sisällytettävä tarjouspyyntöasiakirjoihin

Julkisivuverhousjärjestelmien toimittajan valinta ilman täydellistä tarjouspyyntöä on julkisivuhankintojen kallein oikotie. Rannikon kaupallisessa hankkeessa urakoitsija vertasi kolmea lähes identtistä tarjousta luonnonkiviverhouksen kannakkeista ja valitsi halvimman hinnan; osat saapuivat sinkittynä teräksenä rakennepiirustusten ruostumattoman 304-laadun sijaan, ja ruostevärjäystä ilmaantui kuudessa vuodessa. Jiangsu Aozheng Metal Products Co., Ltd., joka valmistaa sisäänvalettuja ankkurikanavia, verhouksen tukikiinnikkeitä, pohjaankkureita ja betonielementtikiinnitystarvikkeita, näkee tämän kuvion toistuvan aina, kun tarjouspyyntö jättää tekniset parametrit pois. Tässä artikkelissa määritellään mittauspisteet, jotka kuuluvat jokaiseen julkisivuverhousjärjestelmään RFQ, kuormitusarvoista ja materiaaliluokista säätötoleransseihin ja dokumentointivaatimuksiin.

Tarjouspyyntö muuntaa projektivaatimukset toimittajavelvoitteiksi

Tarjouspyyntö on verhouspaketin tekninen perussopimus. Jokainen jättämäsi parametri on päätös, jonka toimittajasi tekee puolestasi, yleensä alempien valmistuskustannusten suuntaan.

Tuotantoosastot voivat tuottaa vain tarjousasiakirjassa määritellyt tuotteet. Jos tarjouksessa ei mainita ruostumattoman teräksen laatua, toimittaja hinnoittelee tilauksen voittavan laadun, ei rakennuksen tarvitsemaa laatua. Sama logiikka koskee kiinnikkeiden geometriaa, pinnoitteen paksuutta, testiraportteja ja pakkaamista.

• Rakenteelliset kuormat ja vaaditut vastukset
• Materiaaliluokka ja pinnan suojausjärjestelmä
• Geometria, säätöalue ja liitännän mitat
• Alustan kunto ja asennustapa
• Dokumentointi-, testaus- ja jäljitettävyysvelvoitteet

Rakenne- ja kuormitusparametrit

Kuorma-arvot on kirjoitettava numeroina ja yksikköinä, ei laadullisina kuvauksina, kuten raskas tai standardi. Tarjouspyynnössä on ilmoitettava, mitä vastusta vaaditaan: ominaislujuus tai mitoitusvastus ja minkä turvakertoimen alla.

Kuollut kuorma sisältää paneelin koko painon, kannakkeen omapainon ja mahdollisen eristyskertymän verhouksen taakse. Tuulikuorma, usein korkeiden julkisivujen hallitseva kuorma, on ilmoitettava paineena tai imuna kilopascaleina kullekin julkisivuvyöhykkeelle. Seismiset ja lämpöliikkeet määräävät, tarvitseeko tukijärjestelmä uritettuja reikiä vai liukuliitoksia. Taipumarajat, jotka ilmaistaan ​​usein murto-osana jännevälistä, kuten L/200, suojaavat paneeliliitoksen geometriaa.

Ruostumattomasta teräksestä säädettävä L-kulmakiinnike verhousjärjestelmiin Tarkasti suunniteltu 3-akselinen säädettävä kannake tuuletetuille julkisivuille, saatavana AISI 304 tai 316L, kuormitus jopa 12 kN, kompensoi alustan epätasaisuudet ja lämpöliikkeet. Näytä tuote →

Materiaaliluokka ja pintasuojaus

Materiaaliluokka on kestävyyssitoumus. Tämän päätöksen lykkääminen RFQ-vaiheen jälkeen lähes takaa korvaamisen, koska hintapaine työntää toimittajaa kohti halvinta metalliseosta tai pinnoitetta, joka silti tyydyttää kirjoitetut sanat.

Ruostumattomat teräslajit 304 ja 316 ovat kaksi yleisintä valintaa julkisivuverhouskannattimiin ja ankkurikanaviin. Luokka 316 lisää molybdeeniä, joka parantaa kloridin kestävyyttä ja tekee siitä oletusarvon rannikko- ja jäänpoistoympäristöissä. Kuumasinkitty (HDG) teräs sisältää tyypillisesti 70-85 mikrometrin sinkkipinnoitetta ja sopii teollisiin tai vähäkosteisiin sisämaahankkeisiin. Sinkityt sähkösinkityt osat on tarkoitettu pääasiassa sisätiloihin tai tilapäisesti suojattuihin olosuhteisiin ja ruostuvat nopeasti julkisivun kosteusjaksoissa.

Materiaalin valinta tulee tarkistaa altistumisaluetta vasten ennen kirjekuoren tarjousta. Käytännöllinen opas ruostumattomasta teräksestä valmistettujen verhouskiinnikkeiden valintaan muuntaa altistumisolosuhteet arvosanapäätöksiksi ja kuormitustarkistuksiksi.

Geometria, säätöalue ja liitännän mitat

Geometria päättää, voidaanko kannatin asentaa ollenkaan. Säätöalue päättää, voidaanko se kohdistaa paikan päällä.

Paneelin paksuus ohjaa tuen uran leveyttä tai uurresyvyyttä. Luonnonkivipaneelit 20–30 millimetriä, keraamiset laatat 10–18 millimetriä ja alumiinikomposiittilevyt 3–6 millimetriä tarvitsevat kukin erilaisen pitoalueen. Tarjouspyynnössä tulee myös mainita kiinnikkeen jalan pituus, raon jako ja kierreosien yhteensopivuus valitun ankkurikanavan tai T-pultin kanssa. Valuasennot eivät ole koskaan täydellisiä, joten määritä tarvittava säätöalue sekä pysty- että vaaka-akselilla millimetreinä ja varmista, tarjoaako kannatin sen urareikien tai kierreterästen kautta.

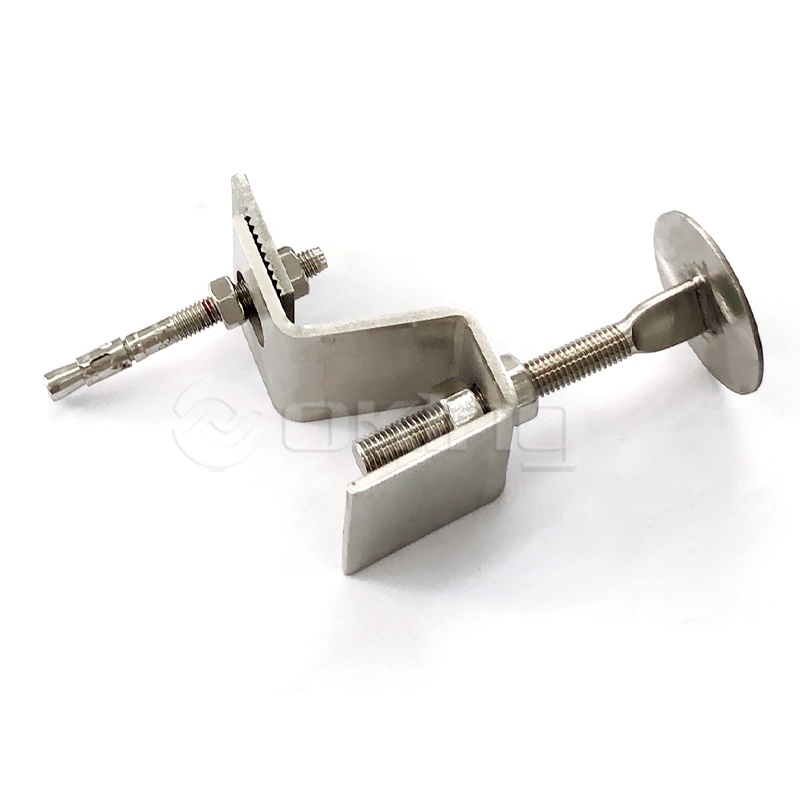

Ruostumattomasta teräksestä valmistettu Z-ankkuri kiviverhoseinäjärjestelmiin Lukittavat Z-muotoiset kannattimet tarjoavat turvallisen kiinnityksen kivi- ja laattapäällysteisiin, jotka kestävät tuulikuormia ja seismiset voimat. Soveltuu epätasaisille alustoille, jotka vaativat kenttäsäätöä. Näytä tuote →

Alustan kunto ja asennusmenetelmä

Valu- ja jälkiasennetut kiinnitysjärjestelmät vastaavat erilaisiin rakenteellisiin kysymyksiin. Tarjouspyynnössä on ilmoitettava, minkä järjestelmän suunnittelu olettaa, koska yhden korvaaminen toisella muuttaa kuormituskäyttäytymistä, reunaetäisyyksiä ja asennusjärjestystä.

Valetut ankkurikanavat upotetaan betoniin ennen kaatamista ja ovat suositeltu ratkaisu raskaille kivi-, terrakotta- ja betonielementtijulkisivuille. Jälkiasennetut laajennus-, alaleikkaus- ja kemialliset ankkurit lisätään myöhemmin; alleleikatut ankkurit ovat tavallinen valinta halkeileville betoneille ja seismisille alueille. Tarjouspyynnössä tulee mainita betonin lujuusluokka, esim. C25/30, palkin paksuus, reuna- ja välietäisyydet sekä halkeilevan tai halkeilemattoman betonin vaadittu suorituskykyluokka.

• Betonilaatu ja vähimmäispaksuus
• Reunaetäisyys ja ankkurien etäisyys
• Säröillen tai halkeilemattoman betonin luokitus
• Porausmenetelmä ja sallitut laitteet
• Palon tai seismisen suorituskykyluokka

Kuumasinkitty valuankkurikanava Upotettu kanava raskaille julkisivuille, saatavana kuumavalssatuina ja kylmävalssatuina profiileina eri kokoisina ja kuormituksina. Soveltuu halkeilevalle betonille ja seismisille alueille tarjoamalla säädettävän ankkuroinnin. Näytä tuote →

Kanavan valinta riippuu profiilityypistä, materiaalista ja ankkurointigeometriasta. Opastus päälle kuinka valita sisäänvalettu ankkurikanava kattaa kuumavalssattujen ja kylmävalssattujen erojen ja tarjouspyyntöösi kuuluvat valintakriteerit.

Vaatimustenmukaisuus, dokumentointi ja toimitusvaatimukset

Tarjous ilman materiaalitodistuksia ja testiraportteja on hinta, ei tarjous. Tarjouspyynnössä tulee luetella asiakirjat, jotka osoittavat, että tuote käyttäytyy tarjouksen mukaisesti, ja asetettava niiden toimittaminen hyväksymisen ehdoksi.

Jäljitettävyys yhdistää toimitetun erän sen valmistuspäivään ja materiaalihistoriaan. Ilman sitä viallista ankkuria ei voida tunnistaa tai tarkastaa julkisivun ollessa vielä käytössä.

1. Materiaalitodistukset jokaiselle kannakkeessa tai kanavassa käytetylle laadulle
2. Kuormitustesti tai staattinen laskentaraportti määritellyillä turvallisuuskertoimilla
3. Mittatarkastusraportti, joka vahvistaa ilmoitetut toleranssit
4. Pinnoitteen paksuuden tai pintakäsittelyn tarkastus
5. Pakkaus, merkintä ja incoterms vientitoimitukseen

Täydellinen tarjouspyyntö on julkisivuprojektin halvin laadunvalvontaväline. Se muuntaa arkkitehtonisen idean täytäntöönpanokelpoisiksi toimittajavelvoitteiksi ja estää materiaalien ja geometrian vaihdot, jotka aiheuttavat useimpia verhousvikoja.

Usein kysyttyjä kysymyksiä julkisivuverhousjärjestelmien hankinnasta

Mitkä parametrit puuttuvat useimmiten julkisivupäällysteiden tarjouksista?

Materiaalilaatu ja säätötoleranssi ovat kaksi yleisintä puutetta. Monet tarjouspyynnöt mainitsevat kannatintyypin, mutta eivät ruostumattoman teräksen laatua tai sallittua paikan päällä tehtävää säätöaluetta, jolloin tavarantoimittajat voivat tarjota osia, jotka ovat halvempia valmistaa rakennetta vastaavien osien sijaan.

Pitäisikö tarjouspyynnössä määrittää ruostumattoman teräksen laatu jokaiselle verhouskannattimelle?

Jokainen kiinnike tarvitsee määritellyn materiaalipäätöksen, mutta vastaus ei aina ole ruostumaton teräs. Kuumasinkityt kannakkeet voivat olla teknisesti riittäviä kuivissa sisämaa-olosuhteissa, kun taas rannikko- ja teollisuusjulkisivut vaativat normaalisti 304 tai 316 ruostumatonta terästä. Tarjouspyynnössä on ilmoitettava arvosana selvästi, jotta kaikkia tarjouksia verrataan samalla perusteella.

Kuinka ostaja voi tarkistaa toimittajan antamat kuormatiedot?

Pyydä ilmoitettujen arvojen perusteita. Luotettava RFQ-vastaus sisältää testiraportin, laskentahuomautuksen tai standardin, jonka mukaan tuote on testattu, ja se erottaa selvästi ominaisarvot suunnittelun kestävyydestä. Jos toimittaja ei pysty toimittamaan tätä näyttöä, pidä ilmoitettua kuormitusarvoa vahvistamattomana.

Mitä sisäänvalattujen ankkurikanavien tarjouspyyntöjen tulisi sisältää?

Profiilityyppi (kuumavalssattu tai kylmävalssattu), materiaalilaatu, kanavan pituus, ankkurointiyksityiskohta, yhteensopiva T-pultin koko, kuormituksen suunta ja reunaetäisyydet, betonin lujuusluokka ja korroosiosuojaus. Yhdessä nämä parametrit määräävät, voidaanko kanava asentaa ja ankkuroida suunnittelun odottamalla resistanssilla.
