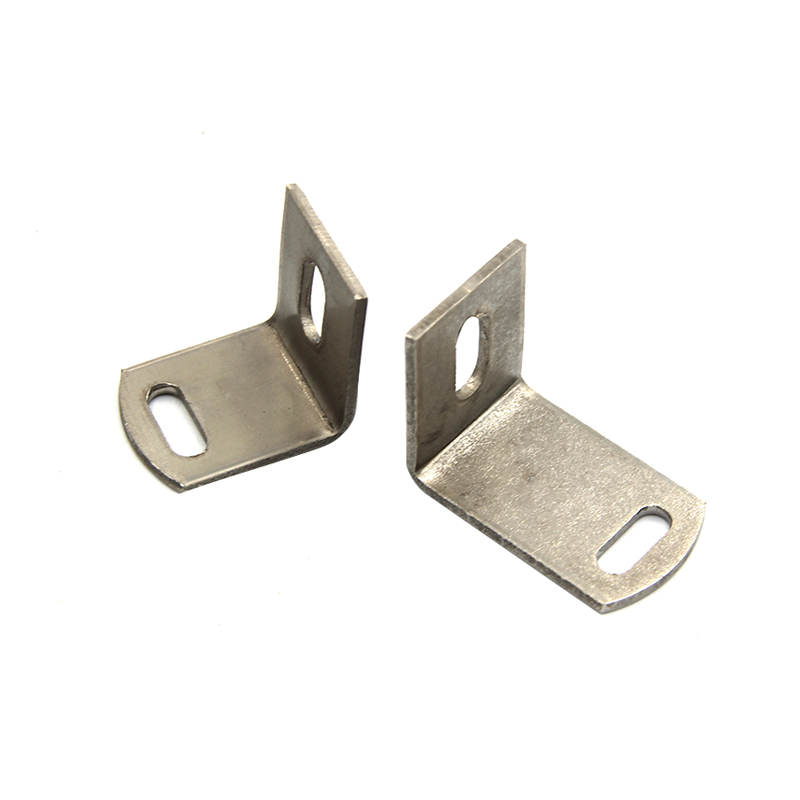

Verhousjärjestelmä L-kiinnike marmorikulmiin

Päällystysjärjestelmän L-kannatin on erityisesti marmorikulmiin suunniteltu tuki- ja kiinnityslaite. Ainutlaatuisen L-muotoisen muotoilunsa ansiosta se tarjoaa vakaan ja luotettavan tuen marmorinurkkien asennukseen. Tämä L-teline on valmistettu lujista materiaaleista ja sillä on hyvä kantavuus ja kestävyys, mikä varmistaa, että marmorikulma pysyy tasaisena ja vakaana pitkän käyttöiän ajan. Cladding System L -kannattimen käyttäminen marmorinurkkien asentamiseen ei ainoastaan takaa kulmien kauneutta ja eheyttä, vaan myös estää tehokkaasti halkeamia, muodonmuutoksia ja muita kulmien ongelmia. Siksi sitä käytetään laajalti marmorikoristeprojekteissa korkealuokkaisissa asunnoissa, kaupallisissa tiloissa, hotelleissa ja muissa paikoissa.

Pyydä tarjous

Kulma-ankkurointiratkaisu

Verhousjärjestelmä L-kiinnike marmorikulmiin

Suunniteltu kivikulmasiirtoihin | Vahva tuki | Piilotetut tai näkyvät vaihtoehdot

AISI 304 / 316L Kulmatuki 8-25 kN Marmori · Graniitti · Kivi Gusset vahvistettu

◈

Cladding System L Bracket for Marble Corners on erityinen tukikomponentti, joka on suunniteltu varmistamaan ja vahvistamaan kivikulmien siirtymiä tuuletetuissa julkisivujärjestelmissä. L-muotoisessa kannattimessa on kulmavahvistettu kulma, joka vastustaa painavien marmori- tai graniittipaneelien aiheuttamia taivutusmomentteja rakennuksen kulmissa. Tämä kiinnike käsittelee kriittistä risteystä, jossa kaksi julkisivutasoa leikkaavat, tarjoten vankan rakenteellisen tuen samalla kun se mukautuu lämpölaajenemiseen ja rakennuksen liikkeisiin. Kiinnike on valmistettu ruostumattomasta teräksestä (AISI 304/316L), ja siinä on valittavissa kiillotettuja, satiini- tai helmipuhallettuja viimeistelyjä näkyvien sovellusten mukaan. Geometria sisältää uritetut kiinnitysreiät molemmissa jaloissa tarkkaa kohdistusta ja kentän säätöä varten. L-kiinnike on saatavana yhtä- tai eripituisina jalkineina eri kulmakokoonpanoihin ja paneelipaksuuksiin sopivaksi. Tämä kiinnike on suunniteltu sekä piilo- että puolipiilotettuihin asennuksiin, ja se varmistaa kivikulmien pitkäaikaisen vakauden korkea- ja monumentaaliarkkitehtuurissa.

⌘

L Kulmien kannatin

Marmori · Graniitti · Kivi

Keskeiset edut

Kulmakohtainen muotoilu L-risteyksen kulmavahvike vastustaa tason ulkopuolisia voimia rakennusten kulmissa, joissa tuulivoimat ja paneelin paino keskittyvät.

Samat tai eri jalat Mukautetut jalkojen pituudet sopivat erilaisiin kulmapaneelien geometrioihin, mukaan lukien sisäkulmat, ulkokulmat ja offset-olosuhteet.

Lämpöliike Urareikä mahdollistaa ±8 mm liikkeen molempiin suuntiin, mikä estää jännityksen siirtymisen kivipaneeleihin kulmissa.

Esteettiset viimeistelyvaihtoehdot Saatavana kiillotettuna, satiini- tai helmipuhallettu viimeistely näkyville kulmakiinnityssovelluksille, joissa vaaditaan arkkitehtonista hienostuneisuutta.

Tuotteen tekniset tiedot

Jalkojen pituus 80 x 80 · 100 x 100 · 120 x 120 · 150 x 150 · 200 x 200 mm Epätasaiset jalat: 80x120, 100x150, 120x200

Materiaalin paksuus 4,0 · 5,0 · 6,0 · 8,0 · 10,0 mm Perustuu kivilevyn painoon

Ruostumaton laatu AISI 304 · AISI 316L Duplex 2205 saatavilla

Pintakäsittely Kiillotettu (Ra ≤ 0,2 µm) · Satiini · Helmipuhallettu Marinoitu passivoitu

Kantavuus 8 · 12 · 18 · 25 kN Tunnusomaiset arvot

Kiinnitysjärjestelmä Urareiät M8-M16 · Upotettava vaihtoehto Mukana ruostumattomat kiinnikkeet

Sovellusskenaariot

◪

Kulmasovellukset

Rakennuskulmat · Kivisiirrokset

01 Rakennuksen ulkokulmat marmori- tai graniittiverhoilulla, jotka vaativat vahvistettua rakennetukea

02 Sisäkulmat atriumissa, aulassa ja porraskäytävän kiviseinäsovelluksissa

03 Korkeat tornit, joissa kulmatuulen aiheuttamat kuormat luovat rakenteellisia lisävaatimuksia verhoukselle

04 Arkkitehtoniset elementtielementit, joissa on kivikulman yksityiskohdat, jotka vaativat tarkkaa kohdistusta ja vakautta

05 Perintö- ja restaurointiprojektit, joissa alkuperäiset kivikulmat on säilytettävä ja vahvistettava

Asennus- ja suunnitteluohjeet

◈

Kulmien kohdistus Tarkista rakennuksen kulmaputki ennen asennusta. Suurin poikkeamatoleranssi ±3 mm per 3 m. Käytä säädettäviä kiinnikkeitä korjaukseen, jos se ylittää.

◈

Paneelin reunan valmistelu Kivilevyjen reunat kulmista leikataan neliömäisiksi. Jiiri- tai päittäisliitokset määräytyvät suunnittelun mukaan. Jätä 5-8 mm saumaväli tiivistettä ja liikettä varten.

◈

Vääntömomenttivaatimukset M10-kiinnityspultit: 30-40 Nm. M12: 45-60 Nm. Kiristä uudelleen 24 tunnin kuluttua laskun huomioon ottamiseksi. Käytä momenttiavainta, joka on kalibroitu ±5 %:iin.

◈

Kulman vesieristys Levitä tiivistettä kiinnikkeen ja kiven väliseen rajapintaan veden pääsyn estämiseksi. Käytä yhteensopivaa silikoni- tai polyuretaanitiivisteainetta, joka kestää UV-säteilyä.

Usein kysytyt kysymykset

◈ Mikä tekee kulma-L-kiinnikkeistä erilaisia tavallisista L-kiinnikkeistä?

Kulma-L-kannattimissa on vahvistetut kulmalevyt molempien jalkojen risteyksessä, mikä antaa lisälujuutta vääntö- ja taivutusvoimia vastaan, jotka ovat huomattavasti suurempia rakennuksen kulmissa. Tavallisissa L-kiinnikkeissä ei ehkä ole tätä vahvistusta, mikä saattaa johtaa väsymysvikaan ajan myötä. Kulmakiinnike on saatavana myös yhtä- tai eripituisina jalkojen pituuksina tiettyjen kulmien geometrioiden mukaan, kun taas vakiokiinnikkeiden mittasuhteet ovat yleensä kiinteät.

◈ Miten kannatin kestää lämpölaajenemisen kulmissa?

Kannattimessa on uritetut reiät molemmissa jaloissa, joiden pituus on vähintään 10 mm. Tämä mahdollistaa ±8 mm liikkeen sekä vaaka- että pystyakselilla. Marmorinurkissa, joissa erilainen lämpölaajeneminen kiven ja alustan välillä voi olla merkittävää, tämä liikekapasiteetti estää jännityshalkeilua. Yli 50 m korkeissa rakennuksissa suositellaan lisäliikesaumoja 10-15 m kulman välein.

◈ Millaisen kantavuuden kulmakiinnike tarjoaa marmoripaneeleille?

Kulmakannatin tarjoaa ominaiskuormituskyvyt 8-25 kN riippuen materiaalin paksuudesta ja jalan pituudesta. 6 mm paksu, 120 x 120 mm kannatin tukee tyypillisesti 15 kN pystykuormitusta ja 10 kN vaakakuormaa. Tyypilliselle marmorikulmapaneelille, joka painaa 150-250 kg, neljä kiinnikettä tarjoavat yli 3,0:n turvallisuuskertoimen. Jiangsu Aozheng Metal Products Co., Ltd. tarjoaa projektikohtaisia rakennelaskelmia ja kuormitustodistuksia.

◈ Voidaanko kiinnikettä käyttää sekä sisä- että ulkopuolisiin marmorikulmiin?

Kyllä. Sisäkäyttöön sopii AISI 304, jossa on satiini tai kiillotettu pinta. Ulkokäyttöön suositellaan AISI 316L rannikkoalueille ja AISI 304 kaupunkiympäristöihin. Kiinnike on täysin passivoitu, ja se voidaan toimittaa lisäsuojalla, kuten kirkkaalla pinnoitteella, joka lisää kestävyyttä. Jiangsu Aozheng Metal Products Co., Ltd. on toimittanut kulmakiinnikkeitä sisätilojen marmoriverhouksiin ja korkeiden kerrosten julkisivuihin Yhdysvaltoihin, Saksaan, Australiaan, Kanadaan ja Lähi-itään.
